储备油罐应用矿物绝缘加热电缆

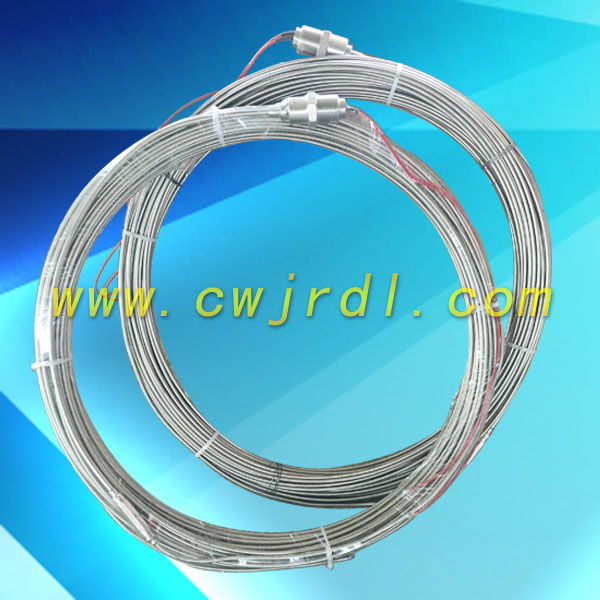

储罐用矿物绝缘加热电缆

储罐电加热系统主要由矿物绝缘加热电缆、测温元件、防爆数显温控箱、不锈钢盘管、安装附件等组成。

储罐用矿物绝缘加热电缆概述

     根据焦耳定律开知，电流通过导线不断的放出能量，形成一条连续的、发热均匀的电伴热带。矿物绝缘电热伴带是采用一种耐高温不锈钢为外护套、合金丝作为发热材料的特殊伴热产品。

矿物绝缘加热电缆发热功率选择范围为2～300W/m，高管道伴热温度可达300℃。

该系列伴热材料的伴热量与工作电压、发热芯线和电伴热带长度有关。适用于0～300℃伴热、防冻的管道以及复杂的特殊管道设备等。多年来经各油田采油厂、输油泵站、炼油厂、油库、海上石油平台、制药厂等场所的使用，验证了本产品技术性能。

储罐用矿物绝缘加热电缆优点

矿物绝缘加热电缆带是一种新型的电伴热产品，它与其他电伴热带相比，其大特点是发热稳定，功率不受环境的变化而变化。因此特别适用于石油、化工、电力、码头、消防等行业的输送管线及贮罐伴热应用，并能在0～300℃状态下、快速起动，温度均匀，因每一局部皆可因其被伴热处的温度变化自动调节。

储罐用矿物绝缘加热电缆性能参数

高工作温度： 300℃；

高承受温度： 600℃；

施工温度：低-40℃；

绝缘电阻：常温20℃时，测试绝缘电阻大于20MΩ；

高温度：50℃；

低温度：-40℃；

日照强度：0.5W/cm2（风速3.4m/s）；

多年平均相对湿度：48%；

大积雪深度：35cm；

大覆冰厚度：30mm（风速3.5m/s）。

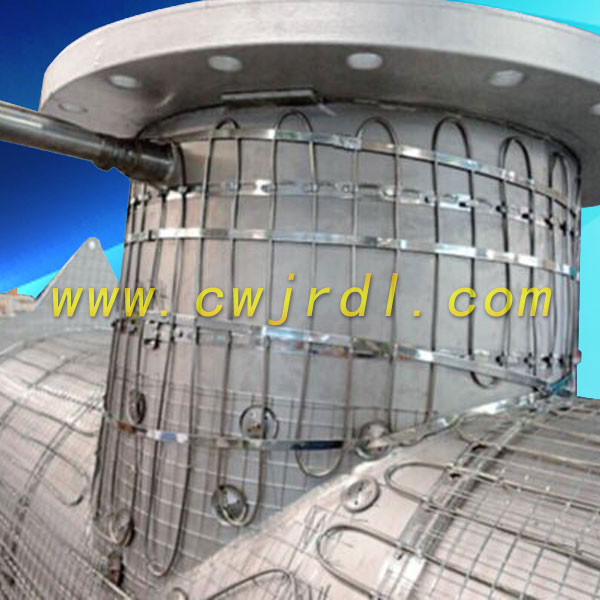

储罐用矿物绝缘加热电缆应用

储罐用矿物绝缘加热电缆可在设计范围下长期连续使用，其额定输出功率随测温元件输出信号的改变，由控制箱根据测温信号的变化进行自动调节，使电热带的电源得到控制，并能使温度控制到设定的范围内。

储罐用矿物绝缘加热电缆设计说明

一般常规都是按：罐体表面散失热量损失+罐内液体温度需要加热的功率+罐体自身温升所需加热温度。来进行计算。这样所需加热功率较大。而实际情况不是这样：

液体本身在静止状态条件下导热系数较钢材要小，虽然比保温材料导热系数大。但它的厚度较大 。

根据本项目提供的条件。我们建议，只在罐体内靠近罐体800mm-1000mm左右布设伴热电缆，只对罐体内外圆2米内液体加热，随着时间的延长，热量由外向里传导。液体的性质温度越高密度越小，温度越低密度越大，所以加热后的豆油往上流动，这样就传递到了上部。

所以只在罐体底部布设几层伴热管就可以了。再者，出油时提前72小时加热部分豆油，出油泵的流量是100m³/h.也就是3000m³的豆油，需要30个小时才能出完，在出油过程中伴热电缆还在加热。根据现场情况，出油时间因为转运工具的原因，还要延长。考虑到以上多种因素，加热功率设50-60kw就足够了。为了节省能源配电箱内设功率控制，根据罐内温度需要来进行调节功率的大小。
