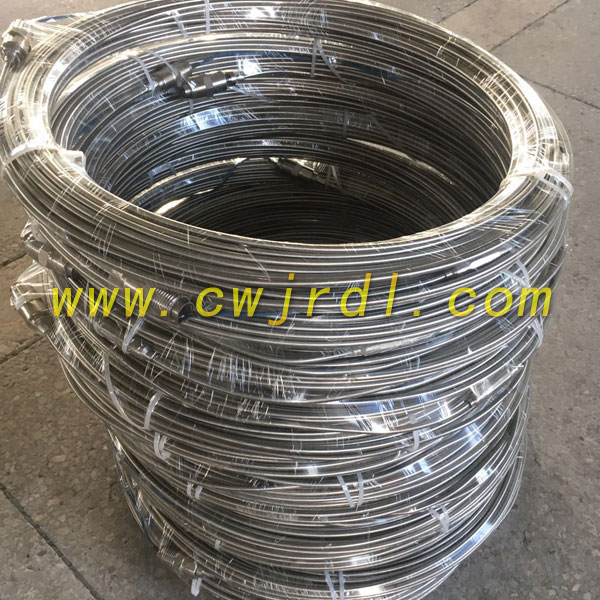

长输管道mi加热电缆应用

管道mi加热电缆参数

管道维持温度范围：180~200℃；

管道规格：DN300 外径325mm

管道长度：1600 米

管道敷设方式：地面架空

供电环境：管道单端电源供电，中间部分没有电源点

供电电压：AC380V±5%，三相四线

伴热功率：系统输出功率不小于162W/m，系统总功率不小于270KW/350KVA

伴热电缆敷设方式：管道外平敷、不锈钢卡箍固定

使用寿命：≥5年

管道mi加热电缆要求

管道mi加热电缆长期使用温度不应小于200℃；

管道mi加热电缆恒定，在同一电压下整条管道加热功率保持同一致；

发热功率在0~160W/m；

外壳护套材料耐氯粒子腐蚀，且为阻燃材料并具有优良的绝缘性能；

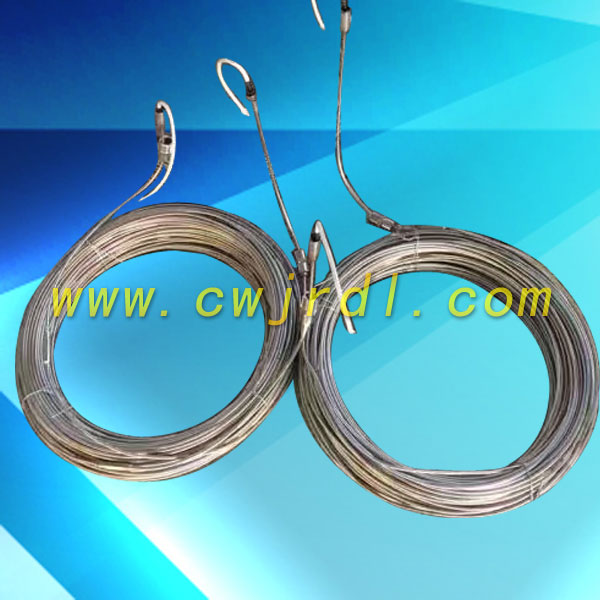

管道mi加热电缆结构

1导电芯，2氧化镁绝缘层，3外壳护套层

管道mi加热电缆参数

管道mi加热电缆规格：外径16mm；

单根发热功率：≥54W/m

电缆护套材质：321不锈钢，厚度 ≥1.5mm；

导电芯规格：面积19.5mm2，直径5.0mm±0.5 材质纯铜；

电缆敷设时的使用环境温度不低于-40℃~300℃；

允许电缆弯曲半径不小于25D（D 为电缆外径）；

电缆的允许使用温度： 250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行；

直流电阻：≤0.6Ω/km；

绝缘材料：MgO氧化镁晶体粉；

绝缘层厚度：平均厚度4mm， 薄处应不小于标准值的 90%，耐温1000℃；

成品电缆耐压：水中耐压5kv试验 5min 不击穿、不闪络；

绝缘电阻：20℃时应不小于 5000MΩ /km；

电缆长度：单根长度 540m。

使用场合：防爆或非防爆区

管道mi加热电缆报警系统

报警种类：发热电缆断线、传感器故障、管道伴热温度过高、管道伴热温度过低、发热电缆温度过高、发热电缆温度过低、配电系统漏电、断电、过流等。

报警方式：（1）电伴热系统现场电控箱声光报警。（2）控制室远程声光报警。

管道mi加热电缆施工方案

按管道设计要求每米发热功率不小于162W/m，在伴热效果以及系统运行的可靠性，经计算决定采用四根发热电缆随管道走向平行敷设。

其中一根为备用，另三根为正常工作使用，每条加热电缆分为3段中间通过接线盒做电气连接，发热电缆每1米处设不锈钢卡箍，将其固定在管道上。

在电缆的首端，靠近电源控制柜的处设置电源接线盒，通过动力电缆与控制柜连接。
