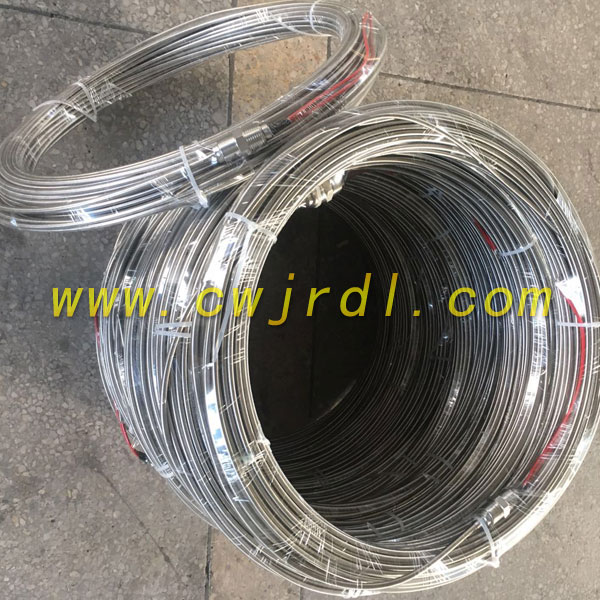

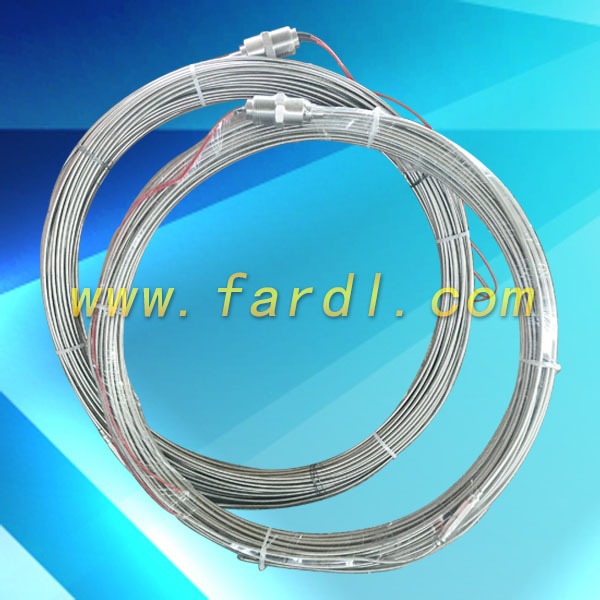

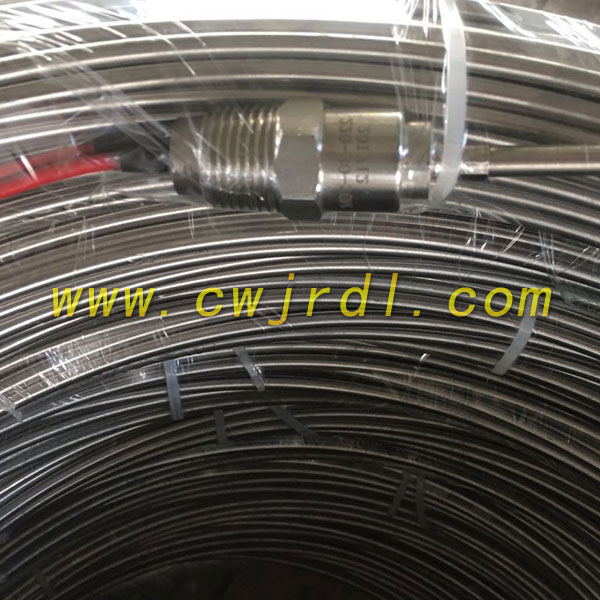

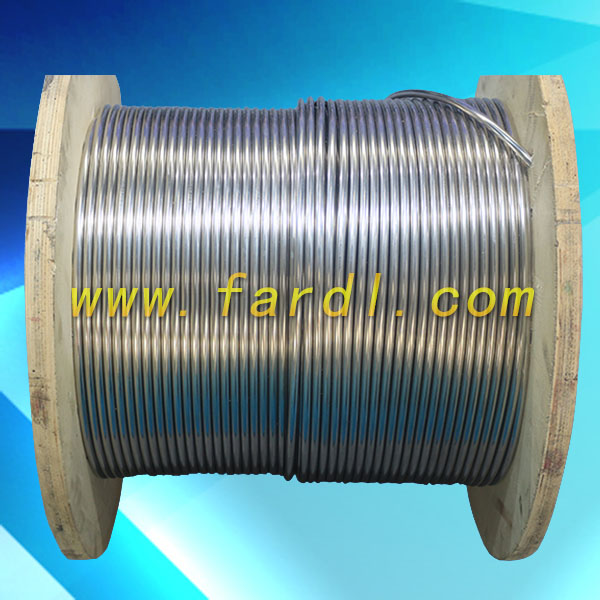

单芯加热电缆

我公司生产的单芯加热电缆，已广泛应用于石油化工、天然气行业的管道伴热、罐体保温、屋面和道路融雪化冰、建筑采暖等行业。经多年实践证明：安装方便、安全可靠、耐久适用。

单芯绝缘加热电缆电气性能

1、长度：±2％

2、电阻值公差：±10％

3、耐压性能：加热电缆耐压：1500VAC/1min

4、 绝缘电阻：成品测试—100MΩ500VDC

5、 不渗透性：整根电缆（含接头）浸没水中12小时后，绝缘电阻不得小于100MΩ/500VDC

单芯绝缘加热电缆比较

蒸气或水夹套管伴热：夹套管大的问题是安装工艺复杂，投资大。不能实现自动控制。冬季阀门件极易冻坏。首、末端伴热温度不均匀。检测、维修十分困难。塑料绝缘材料制造的加热电缆和自限温伴热带：使用寿命短，加热温度高只能达到+120℃,功率损耗较大，衰减快，不能证初始安装功率的长期稳定，不能满足+150℃等高温管道的加热保温要求。

单芯加热电缆管道保温

单芯电缆加热系统的设计理论主要是：根据被加热物体保持一定的工艺温度需要补偿的热量，配备在允许时间内可产生相同热量的矿物绝缘发热电缆，来证被加热物体可以保持所需的工艺温度而能正常工作。

（1）被加热物质的材质、在管道内的流动速度、起始温度、需 保持的工作温度。

（2）管道或容器的材质、厚度、直径、长度等几何尺寸和相应阀门、  弯头、法兰等附件的大小和数量。

（3）工作环境的低温度。

（4）保温材料的材质及厚度。

（5）工作场所能够提供的电源容量。

注：对有特殊要求的客户可根据管道加热保温实际需求确定相关参数，厂方予以技术支持。

单芯加热电缆热量计算方法

W = 2.72 K ( T - t ) / E log D/d

式中：

W—— 管道所需热量  W/m

K—— 保温层材料的热传导系数 W/m℃

T—— 需保持的温度  ℃

t—— 环境温度 ℃

E—— 效率 一般取值为0.7

D—— 保温层外径 mm

d—— 管道外径mm

管道每个附件相当于管道长度 （米）：

单芯加热电缆长度计算

②、管道加热升温需要热量计算公式：

W =( P ×S×C ×Q ) ×T/H× E × 3600

式中：

W——管道所需热量W/m

P——管道重量 kg/m

S——管道比热 J/kg ℃

C——内容物质重量 kg/m

Q——内容物质比热 J/kg ℃

T——需增加的温度 ℃

H——允许升温时间 h

E——效率 一般取值为0.7
